Шахтные колодцы

1.Несовершенный (неполный) колодец

В таком колодце крепь шахты не доходит до водоупорного подстилающего пласта, и приток воды осуществляется через дно или боковые стенки;

При этом нет необходимости проходить безнапорный водоносный пласт такого несовершенного колодца более чем на 0,7 его высоты. Обычно вода, залегающая ниже, не обеспечивает дополнительного притока, сохраняя дебит без изменений. В зависимости от суточной потребности в воде можно закладывать колодец и на меньшую глубину.

2.Совершенный (полный) колодец

Крепь колодца достигает водоупорного пласта, а приток воды осуществляется исключительно через боковые стенки.

3.Совершенный колодец с подствольником (зумпфом)

Зумпф(подствольник) выполняется в подстилающей водоупорной породе, являясь дополнительным резервуаром, для увеличения водного запаса.

Так же водный запас может быть увеличен путем шатрового расширения подводной части колодца.

Шатровый тип устройства резервуара применяется в тех случаях, когда толщина водоносного пласта составляет более чем 2-3 метра, а при меньшей оборудуется зумпф.

Шатровый несовершенный колодец

Рис. 2. Несовершенный шатровый колодец


Не следует чтобы запасы воды в колодце значительно превышал ваши суточные потребности. В противном случае вода может застаиваться и загнивать. Именно поэтому несовершенный колодец с притоком воды через донный фильтр считается оптимальным водозаборным сооружением для индивидуального пользования. Сложные в изготовлении дополнительные боковые фильтры не дают, в данном случае, ощутимого увеличения дебита воды. Донный фильтр состоит из трех слоев гравия или щебня. В каждом очередном слое используется материал в 6–8 раз более крупных фракций.Нижний, контактирующий с водоносной породой слой, имеет толщину 10 см, два последующих по 15 см. В случаях обильного притока воды и разжижения водоносного пласта, донный фильтр насыпается на дощатый пол с отверстиями или щелями, подведенный снизу под крепление шахты колодца. Выступающая над уровнем земли часть оголовка как правило составляет 0,6–0,8 м. Глиняный замок вокруг шахты колодца имеет глубину 1,0–1,5 м, и ширину 0,5 м. Поверх глиняного замка рекомендовано устраивать сплошную отмостку из бетона. Деревянные срубы колодцев изготавливаются из цельных бревен диаметром 15-18 см, или бревен диаметром 22 см, распущенных пополам продольно. Как правило, деревянный колодец строят квадратным в плане. Размеры сторон от 0,7 до 1,4 м, чаще всего 1х1м. Собираются срубы вначале на поверхности, а затем уже каждый венец размечается для последующего правильного монтажа в шахте. Венцы сруба соединяются 10-сантиметровыми нагелями, в разбежку по вертикали, а для предотвращения отрыва верхних венцов от нижних соединяют их стальными скобами. В углах бревна сруба сопрягаются «в лапу без остатка», с коренным шипом(желательно, но не обязательно). Дополнительно, для прочности, брусками сшиваются углы, а досками сами бревна сруба посередине каждой из сторон колодца.

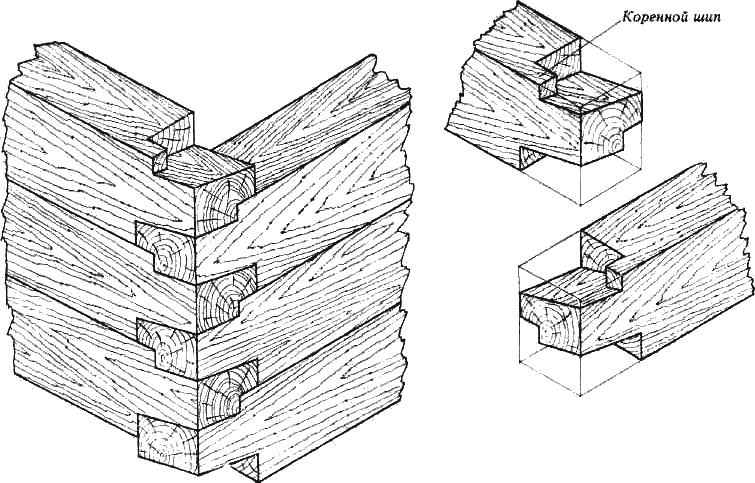

Вариант углового соединения брусьев в срубе

Рис. 3. Угловое соединение брусьев сруба

Непосредственно в шахте колодца сруб устанавливается одним из трех возможных способов: возведением со дна, наращиванием снизу, или опускным креплением (когда сруб колодца наращивается по мере погружения его в грунт). Со дна шахты колодец возводят при глубине колодца не более 6 м, если нет сильного притока воды, и стенки шахты не осыпаются. На дне вырытой шахты устанавливается рамка-основание для сборки сруба, либо выстилается пол на лежнях(распущенные вдоль бревна), на которых уже возводится сруб колодца. Наращивание снизу применяется при строительстве для глубоких колодцев. Для данного способа используют так называемые «пальцы»(выступающие на 40-50 см бревна) на каждом 4-ом или 5-ом венце сруба, закладываемые в вырытые предварительно в стенках шахты колодца углубления(«заклады» или, по-другому, «печуры»), поджимаемые домкратами и подклиниваемые, что обеспечивает надежное крепление без опоры на основание. Опускное крепление, также используемое при строительстве глубоких колодцев( 6 и более метров) Под возведенным в вырытой шахте срубом колодца на 25-30 углубляется дно. Грунт вынимается только под серединой, оставляя по углам. Затем стороны сруба подклиниваются подкладками, и выбирается грунт из углов. После чего достаточно выбить подкладки, чтобы сруб равномерно опустился в шахту под собственной тяжестью. При данном способе, в сыпучих и рыхлых грунтах, сруб может застрять или перекоситься.Тогда над верхним венцом устраиваются настилы из досок и бревен, на которые помещается значительный груз, либо осаживают сруб ударами по верхнему венцу. Нижняя часть сруба, в таких случаях, оборудуется режущим ножом, а основание шахты колодца расширяется в виде шатра. В условиях, когда грунт плотный, а колодец не глубокий, срубы иногда подвешиваются в шахте колодца на веревках, в полуметре или метре от дна. Делается это для облегчения выборки грунта. Подведенные под каждой серединой сруба веревки ,концы которых несколькими витками крепятся на раме из бревен, удерживают сруб за счет сил трения между витками веревки и бревнами. Для того чтобы плавно опустить сруб достаточно всего лишь ослабить веревку.

Подвешенный на веревках в шахте колодца сруб

Рис. 4. Сруб, подвешенный в шахте на веревках

Особых методов работы и навыков требуют встречающиеся иногда плывуны (водоносные пласты с разжиженным песком). Прежде всего, прекращается спуск сруба и оборудуется второй водосборный шатер на расстоянии 0,3-0,4 м от основного шатра. На дне шахты, с четырех сторон, оборудуются шпунтовые переборки из досок на глубину 0,35 м. После выборки грунта(не обнажая концы шпунтового ряда) переборки снова заглубляются и продолжается выборка. Вода, при этом, постоянно откачивается. Иногда возникает необходимость пройти шахтой вышележащий водоносный пласт, чтобы изолировать его. Это делается так же при помощи шпунтового ряда досок, забиваемых снаружи сруба и глиняного замка между шпунтом и срубом колодца.

Колодцы из бетонных пластин строятся по аналогии с деревянными срубами. Отливаемые, чаще всего, поперечным сечением 250х70 мм и массой не более 35 кг, они не требуют использования специальных грузоподъемных приспособлений. Пластины ставятся на раствор, соединяются в углах сваркой или отформованными концами в лапу. Из-за несложности опалубки под бетонные пластины, их легко изготовить самому, нужных размеров и формы, конструируя затем из них колодцы нужной вам формы-квадратные, прямоугольные, многогранные и даже круглые (из сегментов). Высота стандартного сегмента составляет обычно 18 см.

Каменные и кирпичные колодцы строятся из плотного ,хорошо обожженного красного кирпича, известняка или сланца. Крупные и мелкие камни кладутся отдельными слоями. Бут подбирают очень тщательно. Ряды кладки выводятся, по возможности, с минимальными промежутками. Недопустимо чтобы камни кладки выступали с внутренней или наружной стороны. Для соблюдения перевязки швов камни кладутся к центру колодца «тычком» (узкой стороной), чтобы грунтом их не выдавило вовнутрь. Строительство производится наращиванием со дна шахты, если глубина шахты не более 5-6 метров, или опускным способом, когда кладку возводят на опорном башмаке. Толщина кирпичных стенок как правило не менее 25 см, бутовых - 35 см. Поверхностная часть штукатурится, а подводная покрывается цементным раствором 1:2. С целью недопущения разрывов кладки по высоте производится армирование анкерными тягами. Водоприемная часть кирпичных и каменных колодцев не имеет никаких принципиальных отличий от рассмотренных ранее.

Профессиональные шахтные колодцы

Бетонные шахтные колодцы строят из монолитных железобетонных пластин или колец.Строительство монолитного бетонного колодца, как правило, ведется сплошным бетонированием в готовой шахте, в которой устанавливается опалубка. Если глубина колодца значительна, может использоваться опускной способ, когда шахта бетонируется вначале на небольшую глубину, над землей выводится крепление на достаточную высоту, а после подкапывается шахта колодца во всю глубину с постепенным осаживанием крепления. Для равномерного и гарантированного опускания бетонного ствола в шахту колодца используются режущие башмаки, оборудуются конические(сужающиеся кверху) со скошенной изнутри кромкой окончания самого ствола, усиленные сталью.

После выборки грунта и того, как стенки колодца опустятся примерно на два метра, устанавливается новая опалубка, и наращивается крепление. Для того чтобы свежим стенкам дать окрепнуть, выдерживается пауза в 7-10 дней, после чего работа продолжается тем же порядком вплоть до водоносного слоя. Использование бетонных колец (особенно заводского изготовления), значительно сокращает сроки и облегчает строительство колодца. Но так же их можно отлить и самостоятельно. Нижнему кольцу целесообразно придать коническую форму со скошенной изнутри нижней кромкой. На заводские кольца устанавливаются башмаки с резцом.

Соединяются кольца впритык, после чего фиксируются стальными скобами толщиной 4–5 мм и шириной 50–80 мм, в целях предотвращения их сдвига относительно друг друга. При строительстве опускным способом, существует вероятность разрыва кольцевых оболочек из-за возможных зажимов их верхней части обрушающимся грунтом. Для придания кольцам дополнительной прочности применяются накладки из полосовой стали шириной 40–60 мм и толщиной 5–10 мм, равномерно расположенные по окружности. Такие накладки скрепляют скобами из стального прутка или болтами, пропущенными в отверстия оставленные при бетонировании заранее. Еще более надежно работают забетонированные в стенки колец стальные стержни, имеющих на концах кольцеобразные загибы для болтов, которыми кольца скрепляются. Межторцевые стыки колец находящихся в воде уплотняют либо просмоленной пеньковой веревкой диаметром 20 мм, которая укладывается в специальный желоб, предусмотренный в верхнем торце кольца заводской формовкой либо жидким стеклом. Швы между кольцами, находящимися выше водоприемной части, достаточно расшить обычным цементным раствором в соотношении 1:3. Водоприемная часть колодца из железобетонных колец оборудуется аналогично с остальными видами колодцев. В случаях, когда водоносный пласт очень рыхлый, необходимо подвестипод бетонные кольца пол из прочных досок, на который насыпается гравийный фильтр. Для дополнительного притока воды в маломощных водоносных слоях в стенках колодезных колец проделываются боковые отверстия. С внешней стороны они засыпаются песком или гравием. Те же функции выполняет установка фильтров из крупнопористого бетона. Готовится такой бетон из цемента с гравием или щебнем в пропорции 1:6, при водоцементном отношении 0,3–0,5. Размер зерен гравия или щебня при этом, должен быть не больше чем в 10 раз крупнее зерен песка водоносного слоя. Из такого крупнопористого бетона обычно формируется два пояса нижней водоприемной части колодца высотой 15–20 см. Иногда же в опалубку закладываются заранее изготовленные кирпичи-вставки в шахматном порядке.
